Hyvä yhteistyö näkyy lopputuloksessa. Kuvassa myynti-insinööri Janne Koponen Würthiltä (vas.) ja projektipäällikkö Mikko Eerikäinen Kantaputkelta.
Hyvällä yhteistyöllä suunnittelusta valmiiseen lopputulokseen – Comfortan palvelukeskuksen prosessilinjojen kannatusrakenteet korjattiin kuntoon
Comforta Oy:n Vantaan palvelukeskuksessa vietiin läpi korjaushanke, jolla varmistettiin palvelukeskuksen prosessiputkilinjojen sujuva toiminta pitkälle tulevaisuuteen. Huolellisen suunnittelun ja sujuvan yhteistyön ansiosta korjaukset tehtiin ilman tuotantokatkoksia.
Prosessiputkilinjojen kannatusrakenteiden korjaustarve nousi esiin keväällä 2025. Alkuperäiset rakenteet todettiin riittämättömiksi ja osin rikkoontuneiksi.
Würth avusti Granlund Oy:n johtavan asiantuntijan Peter Malmströmin koordinoimaa suunnittelutiimiä prosessiputkilinjojen uusien kannatusrakenteiden suunnittelussa, mitoittamisessa sekä tuotevalinnoissa. Asennuksesta vastasi Aro Systemsiin kuuluva Kantaputki Oy, jonka alaa ovat LVI-työt kotitalouksille, taloyhtiöille ja teollisuuteen.
Hyvin suunniteltu on puoliksi tehty
Korjauksen tavoitteeksi asetettiin prosessiputkiston vakauttaminen ja sitä kuormittavien paineiskujen saaminen hallintaan. Korjaussuunnittelu käynnistettiin palvelukeskuksessa pidetyn kohdekatselmuksen ja hyvien lähtötietojen, kuten olemassa olevien LVI- ja rakennesuunnitelmien sekä valokuvien avulla. Suunnittelussa hyödynnettiin myös vastaavanlaisissa kohteissa hyviksi havaittuja ja edelleen eteenpäin jalostettuja korjausratkaisuja.
Heti alkuun haluttiin saada yksityiskohtainen ja selkeä suunnitelma, miten puutteet korjataan. Suunnittelua tukivat Würthin kattava CAD-kirjasto ja yrityksen verkkosivuilla laajasti eri tiedostomuodoissa olevat ja eri suunnitteluohjelmistoihin yhteensopivat tuotetiedot.
Myynti-insinööri Janne Koponen Würthiltä laati ensimmäiset 2D-luonnokset katon TEK-laatastoihin asennettavista Würth Varifix -kannatusrakenteista ja teki niihin liittyvät kuormitustarkastelut Würthin mitoitusohjelmalla.
Yhteistyössä suunnitteluryhmän kanssa kannatusrakenteita stilisoitiin. Hankkeen LVI-suunnittelija lisäsi laaditut kannatusportit olemassa olevaan LVI-tasokuvaan ja detaljipiirustukset suunnitelma-aineistoon kustannusarvion laskentaa varten. Linjaston haastavimmasta kannatusporttirakenteesta Koponen teki 3D-mallinnuksen visuaalisen tarkastelun ja asentajien työn helpottamiseksi.
”Varifix on joustava, monipuolinen ja muunneltavissa oleva asennuskiskojärjestelmä. ”
Laadukkaat kannatukset Varifix-rakenteilla

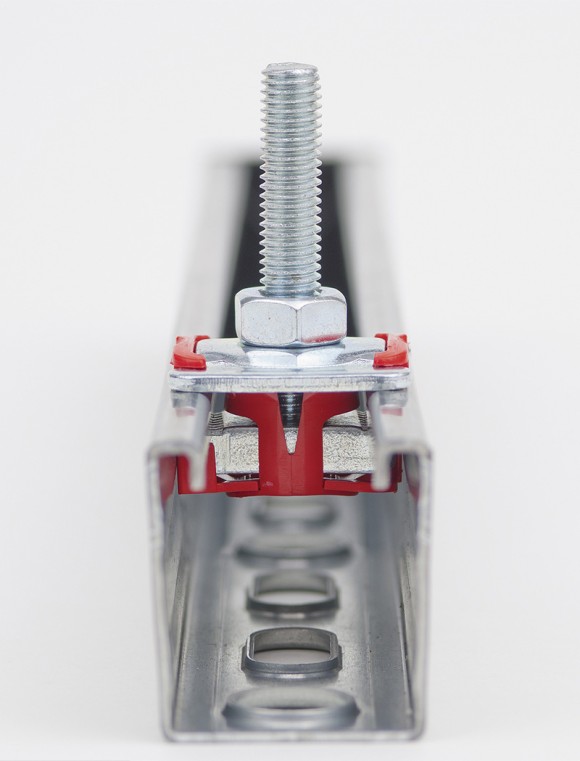

Kannatukset suunniteltiin laadukkailla Würth Varifix -kannatusrakenteilla. Varifix on joustava, monipuolinen ja muunneltavissa oleva asennuskiskojärjestelmä. ”Varifix soveltuu kohteen korkealla tehtävään työhön ja kattorakenteeseen kiinnittämiseen. Oli myös huomioitava, etteivät kannatusrakenteet saa lävistää vesikaton vesieristettä, mutta Varifixin kanssa meidän ei tarvinnut edes porata vesikaton suuntaan”, Janne Koponen Würthiltä toteaa.
Heti kesälomakauden jälkeen pidettiin aloituskatselmus ja aloitettiin työt. Puutteelliset kannatusrakenteet korjattiin osio kerrallaan purkamalla vanhaa ja rakentamalla uutta. Prosessilinjoja kuormittaneet paineiskut saatiin hallintaan Varifixin liukupitimillä. ”Haastetta lisäsi se, että pesulinjasto oli töiden aikaan käynnissä ja suuri osa töistä tehtiin henkilönostimessa katon rajassa”, projektipäällikkö Mikko Eerikäinen Kantaputkelta kertoo.
”Hyvät piirustukset helpottivat asennustöitä merkittävästi. Osan suunnittelusta jätimme tarkoituksella työmaa-aikaiseksi, eli tarkensimme ja täydensimme joitain osia suunnitelmasta työn edetessä. Näin pystyimme välttämään myös turhaa työtä ja materiaalimenekkiä. Asentajat tekivät tarvikkeiden täydennystilaukset Würthin tekniseltä myyjältä Antti Lampénilta korjauksen edetessä”, Eerikäinen sanoo.
Kolmen hengen asennusporukalla työt valmistuivat aikataulun mukaisesti reilussa kuukaudessa. Comfortalta saadun palautteen mukaan järjestelmä tukevoitui oleellisesti.
Comforta Oy

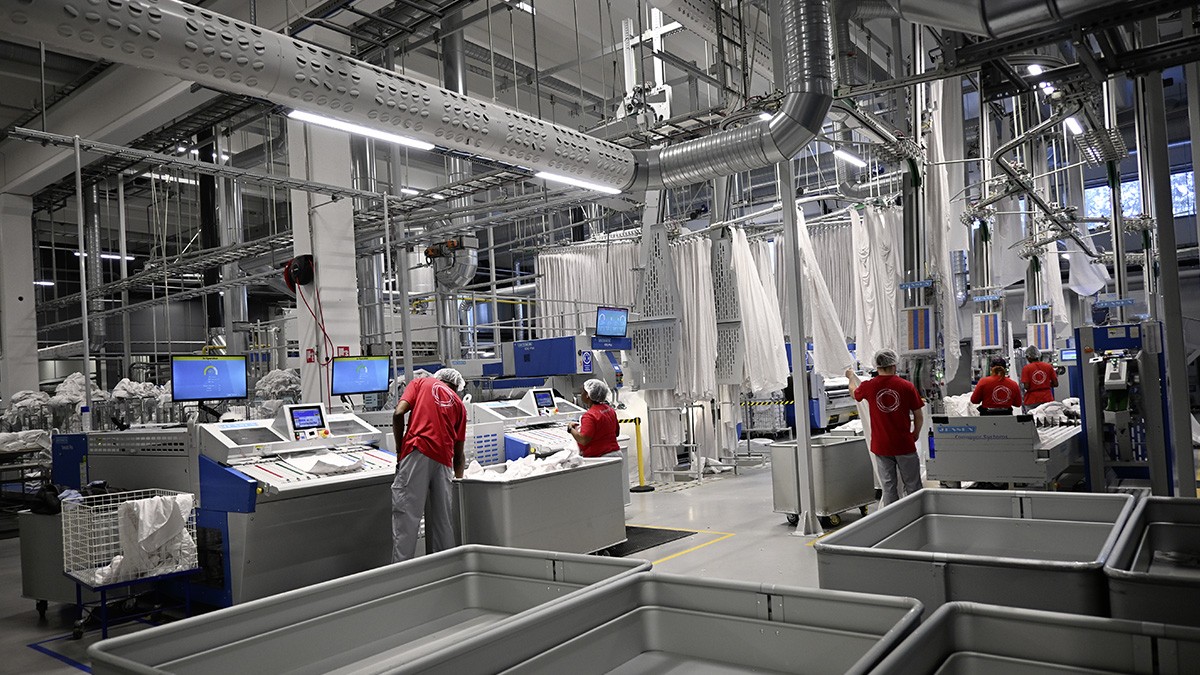

Lindström Group -konserniin kuuluva Comforta Oy huolehtii hotellitekstiilien pesupalveluista kapasiteetiltaan Suomen suurimmassa palvelukeskuksessa Vantaan Koivuhaassa. Vuositasolla palvelukeskus huoltaa jopa kolmen miljoonan yöpymisen tekstiilit hyödyntäen prosessirobotiikkaa, lämmön talteenottoa ja energiatehokkuutta parantavaa teknologiaa.
