Tunkeumanestetarkastus – Helppo ja tarkka menetelmä pintahalkeamien havaitsemiseen

Tunkeumanestetarkastus on rikkomaton aineenkoetusmenetelmä (engl. Nondestructive testing, NDT), jota käytetään erityisesti pintahalkeamien, huokoisten ja muiden poikkeamien havaitsemiseen metallipinnoilta ja komponenteilta.

Tunkeumanestetarkastus soveltuu laajasti teollisuuden tarpeisiin aina tuotekehityksestä tuotannon laadunvalvontaan sekä asennustyön laadunvarmistukseen. Menetelmää käytetään muun muassa ajoneuvojen osien, putkistojen, säiliöiden ja lämmönvaihtimien tarkistuksiin. Sillä voidaan tarkastaa metallirakenteiden, valujen, hitsisaumojen ja muiden kriittisten osien eheys ilman, että tarkastettavaa materiaalia tarvitsee rikkoa.

Menetelmä on erityisen hyödyllinen tilanteissa, joissa materiaalissa voi esiintyä väsymystä, kuumuudesta johtuvaa halkeilua tai hitsisaumoissa huokoisuutta ja reunahaavoja. Tarkastusprosessin avulla voidaan havaita jopa mikroskooppisia halkeamia, joita voi syntyä hitsauksen, valamisen tai taonnan aikana sekä materiaalin kulumisen seurauksena.

Helppokäyttöinen kolmivaiheinen prosessi

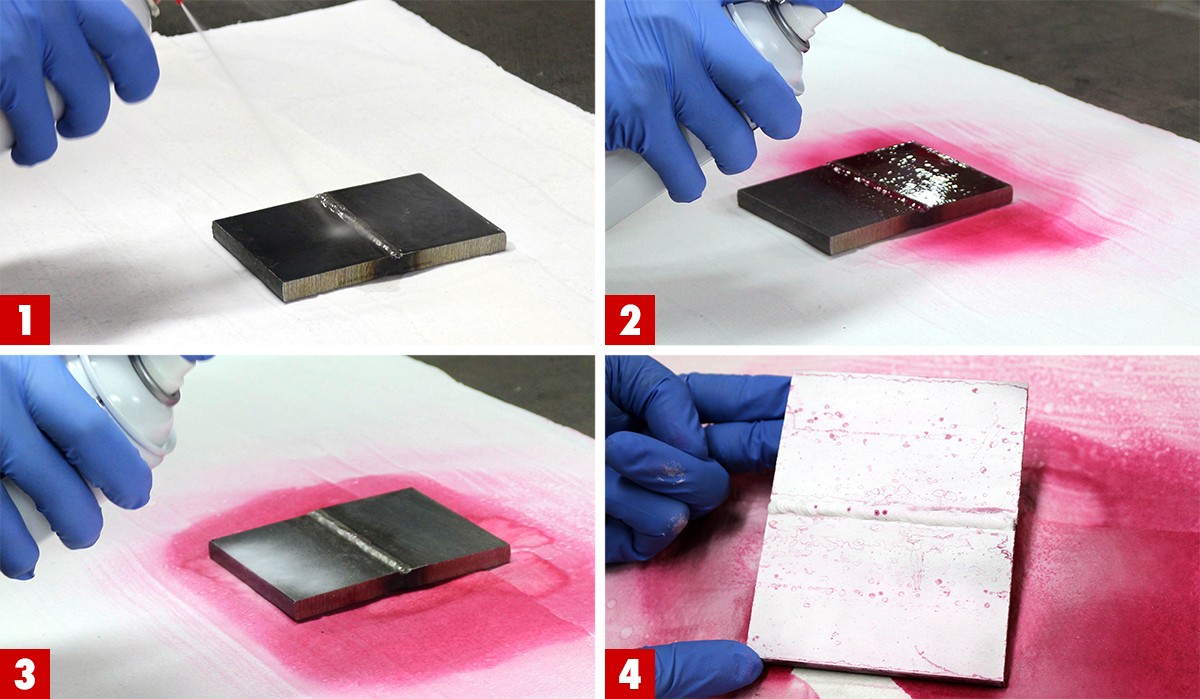

Tunkeumanestetarkastuksen etuna on helppokäyttöisyys, nopeus, tarkkuus ja kustannustehokkuus. Kolmivaiheinen tarkastusprosessi – puhdistus, tunkeumanesteen levitys ja kehitteen käyttö – tuo nopeasti esiin mahdolliset poikkeamat, jotka näkyvät paljaalla silmällä kirkkaan punaisina. Tarkastuksen jälkeen materiaalin pinnalle ei jää näkyviä jälkiä, sillä värit poistetaan puhdistusaineella.

Tunkeumanestetarkastus on erityisen tehokas pintavikojen löytämiseen, mutta syvemmälle materiaalin sisään ulottuvat poikkeamat saattavat vaatia muita NDT-menetelmiä, kuten ultraääni- tai magneettijauhetarkastusta. Tunkeumanestetarkastus vaatii myös hyvän valaistuksen ja huolellisen puhdistuksen, sillä lika tai öljy voivat estää tunkeumanesteen imeytymisen ja heikentää tarkkuutta.

Lisäksi menetelmä soveltuu vain ei-huokoisiin materiaaleihin, koska huokoisuudessa neste imeytyisi laajalle ja heikentäisi tarkkuutta. Menetelmän käyttö on myös rajallista, kun kyseessä ovat syvät tai monimutkaiset rakenteet, jotka vaativat tarkastusta materiaalin sisäpuolelta.

Valikoimissamme on tunkeumanestetarkastusaineet, eli puhdistusaine, tunkeuma-aine ja kehite pintahalkeamien havaitsemiseen sekä magneettijauhetarkistukseen kontrastimaali ja musta magneettijauhe säröjen ja muiden vikojen toteamiseen.

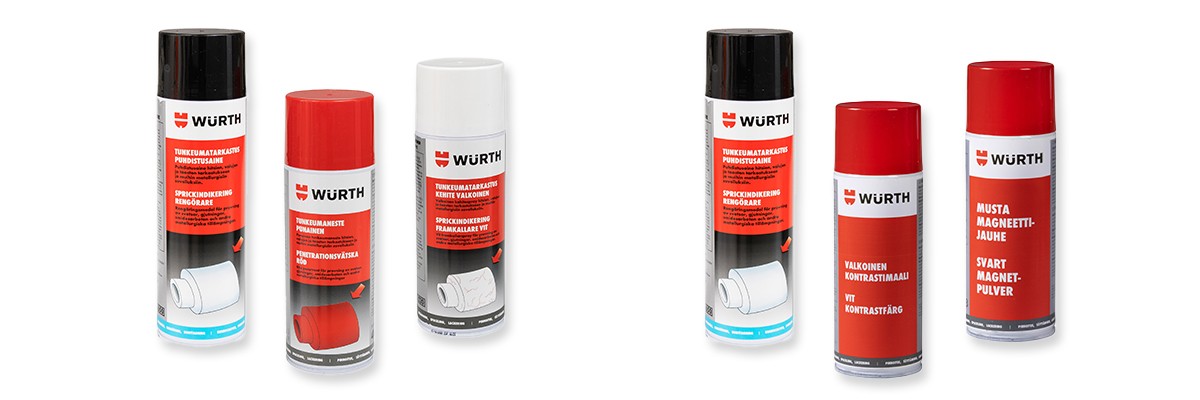

Tunkeumatarkastusaineet, ns. puna-valkomenetelmän tuotteet

• Puhdistusaine 500 ml - 0890 800 12
• Tunkeuma-aine 400 ml - 0890 800 10
• Kehite 400 ml - 0890 800 11

Kolmivaiheinen tarkastusmenetelmä. Sopii erinomaisesti sellaisten halkeamien ja huokoisten poikkeamien havaitsemiseen, joita voi syntyä ei-huokoisiin materiaaleihin valamisen, takomisen tai hitsaamisen aikana tai osien kulumisen seurauksena.

Magneettijauhetarkastus:

• Puhdistusaine 500 ml - 0890 800 12
• Valkoinen kontrastimaali 400 ml - 0890 800 500
• Musta magneettijauhe 400ml - 0890 800 501

Kontrastimaali värjää tummat pinnat valkoisiksi halkeamien tunnistamiseksi.

Parantaa Würth Magnetic Black -mustan magneettijauheen / halkeaman paikannussuihkeen näkyvyyttä tummilla pinnoilla.
